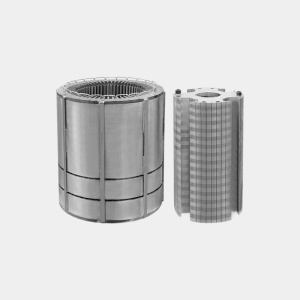

고정자 및 회전자 어셈블리: 전기 기계의 핵심 구성 요소

모터 및 발전기와 같은 전기 기계는 전기 에너지를 기계 에너지로 또는 그 반대로 변환하기 위해 자기장 간의 상호 작용에 의존합니다. 이러한 기계의 중심에는 고정자와 회전자라는 두 가지 기본 구성 요소가 있습니다. 고정자와 회전자 어셈블리는 효율적인 에너지 변환을 가능하게 하는 핵심 구조를 형성합니다. 이 기사에서는 다양한 응용 분야에서 이러한 구성 요소의 디자인, 기능 및 중요성을 살펴봅니다.

1. 고정자와 회전자 소개

고정자는 전기 기계의 고정 부분이고 회전자는 회전 부분입니다. 이 두 구성 요소에 의해 생성된 자기장 사이의 상호 작용은 모터에 토크를 생성하거나 발전기에 전압을 유도합니다. 전기 기계의 효율성, 성능 및 내구성은 고정자와 회전자 어셈블리의 정밀도에 크게 좌우됩니다.

2. 고정자의 설계 및 구성

고정자는 일반적으로 와전류 손실을 최소화하기 위해 규소 강판으로 만들어진 적층 코어로 구성됩니다. 이러한 적층은 에너지 손실을 줄이기 위해 적층되고 절연됩니다. 고정자 코어에는 권선이 배치되는 슬롯이 있습니다. 이러한 권선은 다음과 같은 다양한 구성으로 배열될 수 있습니다.

- 집중 권선: 코일이 개별 치아 주위에 감겨 있습니다.
- 분산 권선: 보다 원활한 자기장 분포를 위해 코일이 여러 슬롯에 분산되어 있습니다.

고정자 권선은 AC 또는 DC 전원에 연결되어 회전자와 상호 작용하는 자기장을 생성합니다. 고정자의 설계는 최소한의 에너지 손실, 효율적인 열 방출 및 기계적 안정성을 보장해야 합니다.

3. 로터의 설계 및 구성

회 전자는 고정자를 기준으로 움직이는 회전 구성 요소입니다. 기계 유형에 따라 로터는 다음과 같이 분류될 수 있습니다.

에이. 다람쥐 케이지 로터
유도 모터에 일반적으로 사용되는 이 회전자는 엔드 링으로 단락된 전도성 막대(일반적으로 알루미늄 또는 구리)로 구성됩니다. 고정자의 회전 자기장은 이 막대에 전류를 유도하여 토크를 생성합니다.

비. 상처 로터
슬립 링 유도 모터에 사용되는 이 회전자에는 슬립 링을 통해 외부 저항기에 연결된 절연 권선이 있습니다. 이를 통해 속도 및 토크 제어를 조정할 수 있습니다.

기음. 영구 자석 로터
브러시리스 DC 및 동기 모터에 사용되는 이 로터는 고강도 자석(예: ​​네오디뮴)을 사용하여 일정한 자기장을 생성합니다. 이 로터는 높은 효율과 출력 밀도를 제공합니다.

디. 돌출극 로터
동기식 기계에 사용되는 이 로터에는 계자 권선이 있는 돌출 극이 있습니다. 이는 수력 발전기에서 흔히 볼 수 있습니다.

진동을 최소화하고 원활한 작동을 보장하려면 로터의 균형이 정밀하게 이루어져야 합니다.

4. Stator와 Rotor의 조립과정

고정자와 회전자 조립 공정에서는 적절한 정렬과 최소 공극을 보장하기 위해 높은 정밀도가 필요합니다. 주요 단계는 다음과 같습니다.

1. 고정자 코어 조립 - 적층은 구리 코일로 적층, 절연 및 감겨 있습니다.
2. 로터 제작 – 유형에 따라 로터는 주조(다람쥐)되거나 권취되거나 영구 자석이 장착됩니다.
3. 균형 - 로터는 진동을 방지하기 위해 동적으로 균형을 이룹니다.
4. 조립 – 로터는 신중하게 제어된 공극(일반적으로 0.5~2mm)을 사용하여 고정자에 삽입됩니다.
5. 테스트 – 어셈블리는 성능을 확인하기 위해 전기적 및 기계적 테스트를 거칩니다.

5. 고정자-회전자 조립 시 공극의 중요성

고정자와 회전자 사이의 에어 갭은 다음과 같은 이유로 중요합니다.
- 간격이 작을수록 자기 결합이 증가하여 효율성이 향상됩니다.
- 단, 간격이 너무 작으면 기계적 마찰 및 과열이 발생할 수 있습니다.
- 적절한 정렬은 균일한 자속 분포를 보장하여 손실을 줄입니다.

6. Stator 및 Rotor Assembly의 응용

고정자와 회전자 어셈블리는 다음을 포함한 다양한 산업에서 사용됩니다.

- 전기 자동차(EV) – 고효율 모터는 영구 자석 회전자를 사용합니다.
- 산업용 모터 - 농형 회전자가 있는 유도 모터는 펌프와 압축기에 널리 사용됩니다.
- 풍력 터빈 – 발전기는 견고한 고정자-회전자 어셈블리를 사용하여 풍력 에너지를 전기로 변환합니다.
- 가전제품 – 세탁기, 선풍기, 냉장고 등은 소형 유도전동기를 사용합니다.

7. 고정자-로터 조립의 과제

- 열 관리 - 권선과 코어에서 발생하는 열을 효율적으로 방출해야 합니다.
- 기계적 마모 – 시간이 지남에 따라 베어링과 로터 표면이 저하되어 유지 관리가 필요합니다.
- 전자기 소음 - 부적절한 조립으로 인해 진동 및 음향 소음이 발생할 수 있습니다.

8. 고정자 및 회전자 기술의 미래 동향

- 고급 재료 – 연자성 복합재 및 고온 초전도체는 효율성을 향상시킬 수 있습니다.
- 적층 가공 – 3D 프린팅을 통해 복잡한 고정자와 회전자 설계가 가능해졌습니다.
- 스마트 모니터링 – IoT 지원 센서는 실시간으로 오류를 감지할 수 있습니다.

9. 결론

고정자와 회전자 어셈블리는 전기 기계의 중추로서 효율성, 신뢰성 및 성능을 결정합니다. 재료, 제조 및 설계의 발전으로 이러한 구성 요소가 지속적으로 향상되어 보다 지속 가능하고 강력한 전기 기계가 가능해졌습니다. 전기 기계 시스템 분야에서 일하는 엔지니어와 기술자에게는 기능과 조립 프로세스를 이해하는 것이 필수적입니다.

고정자와 회전자 어셈블리를 최적화함으로써 미래의 전기 기계는 더 높은 에너지 효율성, 유지 관리 비용 절감 및 산업 전반에 걸쳐 더 넓은 적용을 달성할 것입니다.
